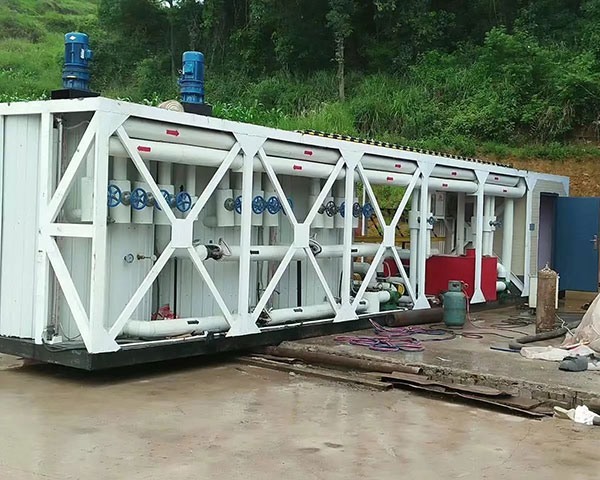

改性沥青生产设备
改性沥青生产设备

名称:改性沥青生产设备

详细信息
改性沥青生产设备:
产品配置清单和相关技术参数详情
一、聚合物生产罐:
2个沥青、聚合物搅拌工作罐,
- 几何容量:5.8立方米/个。
- 工作容量:5.0立方米/个。
- 导热油加热盘管。
- 石棉纤维保温。
- 直径500mm检修孔;6英寸通气管;带ASA100法兰的进、出料管接头,
- 手动导热油泄放阀。
- 4台三叶片搅拌器(7.5KW),每台搅拌器由一台7.5KW的三相电机带动。
- 液位计
- 温度传感器
二、SBS聚合物改性剂添加系统
- 1台螺旋式聚合物进料器,1台聚合物螺旋输送机支架。聚合物料斗容积500升;电机功率3kw.
- 聚合物配料高精度电子称量系统一套。
三、 基质沥青泵送计量系统
- 1台沥青进料泵,工作能力60,000升/小时, DN100,PN16,15KW电机带动;
- 沥青计量装置一套
四、高速剪切磨机系统
A.1台Masseza 专利技术 PMB-460型均混式磨料机
  导热油路节阀控制。
  带闭路水循环的轴封水冷夹套,用风扇将冷却水降温,用调温器控制
  由1台160KW、380V四极电机带动,梯形三角皮带传动。
  装有皮带张紧器的坚固底座,以及安全防护装置。
B.一台带有变频器磨料机输送泵
  工作能力60,000升/小时;带加热夹套和旁通回路,DN100 PN16法兰联接,
- 11KW电机驱动,带有变频器,可无级变速,
五、空压机及阀系统
A. 一台空气压缩机:1.5Kw
B. 高温球阀,通过由电动-气动触发器控制的执行机构进行气动操作,
六、电力、控制系统
1、护罩:配电盘外壳上设有通风口;整个控制柜装由钢质保护罩保护。
2、电源:三相,380伏,50赫兹电源。开关板预置短路电流必须小于10 千安培。一个15千安培的自动限流开关。
3、功率分配
3.1、纯沥青输送泵的电气控制                     -P1-380V-15KW
3.2、磨料机给料泵,带变频器                     -P2-380V-11KW
3.3、磨料机, 星/三角形启动                     -M1-380V-160KW
3.4、聚合物螺旋蜗杆输送机的电气控制             -S1-380V-3KW
3.5、搅拌罐1搅拌器1的电气控制                 -A1-380V-7.5KW
3.6、搅拌罐1搅拌器2的电气控制                 -A2-380V-7.5KW
3.7、搅拌罐2搅拌器1的电气控制                 -A3-380V-7.5KW
3.8、搅拌罐2搅拌器2的电气控制                 -A4-380V-7.5KW
3.9、5只电动-气动阀的电气控制                    24VAC-50Hz
3.10、一个空压机的电气控制                       380V-50Hz,1.5KW
4、机组输入端接一个带保险的隔离开关。电机由保险丝和热继电器保护。
带变频器的电机由变频器本身进行热保护。
指令回路由变压器供电,变压器在初级和次级回路上均有断路器保护。
可编程序逻辑控制器(PLC)管理功能逻辑回路和报警电路,并控制所有的数字信号。
5、仪器、仪表面板。
5.1、普通闸刀开关。
5.2、紧急停止按钮。
5.3、电压表及电压表切换开关。
5.4、频率表
5.5、安培表
5.6、Synoptic 600 X H400 显示屏,丝网编织,三色/背景色,发光二极管显示负荷指令及 报警。
5.7、手动/自动切换开关。
5.8、电机和阀门的人工指令。
5.9、搅拌罐1的三点液位指示。
5.10、搅拌罐2的三点液位指示。
5.11、搅拌罐1的温度指示器。
5.12、搅拌罐2的温度指示器。
5.13、磨料机温度指示器。
